1概述

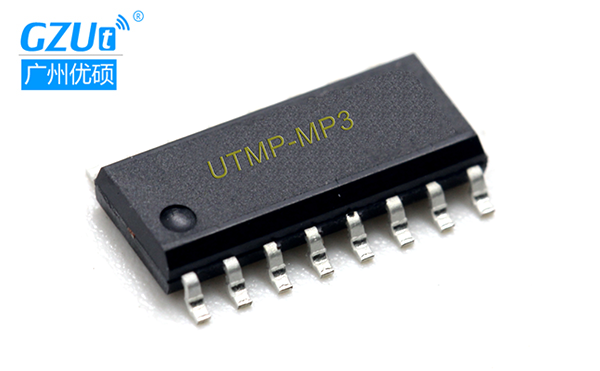

1.1 MP3模塊/芯片簡介
UTMP3是一款集成了MP3硬解碼，提供串口控制的語音芯片。支持播放存放于SPI FLASH，TF卡或U盤中的MP3或WAV格式語音。用戶可以方便地使用其中任何一種或多種存儲設備用于存放語音，并通過串口通訊方便地控制模塊進行播放。
1.2 MP3模塊/芯片特點
支持wav采樣率(KHz):8/11.025/12/16/22.05/24/32/44.1/48
支持mp3碼率:128-328kbps
支持最大128M FLASH.
支持U盤、TF卡以及SPI FLASH作為存儲介質
支持語音組合播放
支持插播播放
支持U盤方式直接更新語音，無需下載軟件，無需燒錄器
支持30級音量可調
24位高品質DAC輸出
1.3 應用場合
汽車（防盜報警器、倒車?yán)走_(dá)、GPS 導航儀、電子狗、中控鎖）；
智能家居系統；
家庭防盜報警器；
醫療器械人聲提示；
家電（電磁爐、電飯煲、微波爐）；
娛樂設備（游戲機、游樂機）；
學習模型（早教機、兒童有聲讀物）；
智能交通設備（收費站、停車場）；
通信設備（電話交換機、電話機）；
工業控制領域（電梯、工業設備）；
高級玩具。
2.功能說明
UTMP3芯片外接FLASH、U盤存儲聲音文件。
使用通用串口通訊方式控制。
可支持8-48k采樣wav或128-328kbps mp3文件播放。
USB2.0接口支持直接連接電腦更新語音。
USB2.0接口可以外接U盤播放U盤中的MP3文件。
支持音量調節、語音組合播放、語音插播。
支持指定文件名，指定文件夾播放。
3.引腳說明

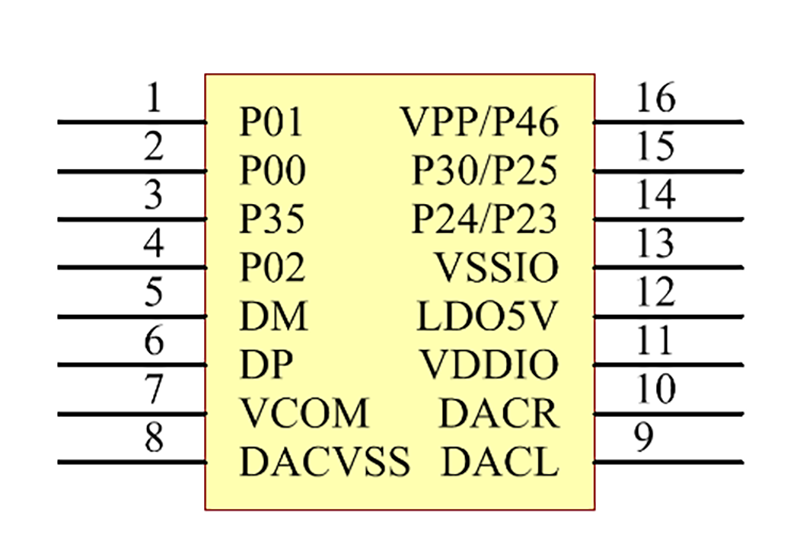

UTMP3引腳圖（SOP16 ）
|
封裝引腳 |
引腳名稱 |
簡述 |
功能描述 |
|
1 |
P01 |
I/O |
P10 IO口、 FLASH DO、FLASH DI端口 |
|
2 |
P00 |
I/O |
P00 IO口、FLASH CLK端口 |
|
3 |
P35 |
I/O |
P35 IO口、FLASH CS端口 |
|
4 |
P02 |
I/O |
P02 IO口 |
|
5 |
DM |
I/O |
USB D+端口 |
|
6 |
DP |
I/O |
USB D-端口 |
|
7 |
VCOM |
Power |
電源，需要接一個105電容到地 |
|
8 |
DAC VSS |
Power |
DAC電源地 |
|
9 |
DACL |
O |
DAC左聲道 |
|
10 |
DACR |
O |
DAC右聲道 |
|
11 |
VDDIO |
Power |
3.3V LDO輸出，需要接一個105電容到地 |
|
12 |
LDO5V |
Power |
5V電源輸入端口 |
|
13 |
VSSIO |
Power |
電源地 |
|
14 |
P24 |
I/O |
P24 IO口、串口TXD |
|
15 |
P25 |
I/O |
P25 IO口、串口RXD |
|
16 |
P46 |
I/O |
P46 IO口、功放控制口 |
4、電氣參數(VCC=5V,GND=0V)
|
參數 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作電流 |
|
12 |
|
mA |
|
靜態電流 |
|
150 |
600 |
uA |
5.通訊協議說明
UTMP3模塊使用標準串口通訊方式，默認使用波特率為9600bps。
5.1 通訊格式
波特率：9600bps
數據位：8
停止位：1
校驗位：none
流制制：none
|
格式：Start CMD len data1 data2 data3 …. end |
||
|
字段名稱 |
字段 |
備注 |
|
Start |
起始字節0xf7 |
每條數據以0xf7開始 |
|
CMD |
命令字 |
表示具體的操作，如播放停止等 |
|
Len |
指令長度 |
包含當前指令所有內容的字節數 |
|
Data |
參數 |
以字節表示的參數，總長度由len決定 |
|
end |
結束字節0xef |
每個指令以0xef結束 |
5.2 指令表
|
指令 |
指令代碼 |
參數 |
返回值 |
|
播放 |
0x11 |
2字節指定播放序號 |
無 |
|
下一曲 |
0x13 |
無 |
無 |
|
上一曲 |
0x14 |
無 |
無 |
|
音量加 |
0x15 |
無 |
無 |
|
音量減 |
0x16 |
無 |
無 |
|
系統復位(保留) |
0x17 |
無 |
無 |
|
快進 |
0x18 |
無 |
無 |
|
快退 |
0x19 |
無 |
無 |
|
停止 |
0x1a |
無 |
無 |
|
播放/暫停 |
0x1b |
無 |
無 |
|
喚醒 |
0x1d |
無 |
無 |
|
休眠 |
0x1e |
無 |
無 |
|
|
|
|
|
|
組合播放 |
0x20 |
2*n個字節指定播放語音的序號，n為組合的語音個數。 |
無 |
|
插播 |
0x21 |
2*n個字節指定播放的語音序號,n為插個的語音個數 |
無 |
|
按文件名播放 |
0x22 |
N個字節用于指定播放語音文件名, |
無 |
|
按文件名插播 |
0x23 |
N個字節用于指定插播語音的文件名 |
無 |
|
|
|
|
|
|
功放控制 |
0x24 |
1個字節用于指定 |
|
|
|
|
|
|
|
設置播放模式 |
0x31 |
1個字節用于指定播放模式 |
無 |
|
設置播放設備 |
0x32 |
1字節指定播放設備 |
|
|
設置音量 |
0x33 |
1字節指定音量值 |
|
|
設置EQ |
0x34 |
1個字節指定EQ值 |
|
|
|
|
|
|
|
設置播放文件夾 |
0x37 |
N個字節用于指定文件夾的名字，N小于8 |
|
|
|
|
|
|
|
查詢播放時間開啟 |
0x40 |
無 |
在播放過程中每隔0.5s返回一次當前播放時間 |
|
查詢播放時間關閉 |
0x41 |
無 |
無 |
|
查詢當前在線設備 |
0x42 |
無 |
返回當前活動設備+當前活動設備總文件數+當前活動設備正在播放的文件 |
|
查詢當前音量 |
0x43 |
無 |
返回當前播放音量 |
|
查詢當前播放狀態 |
0x44 |
無 |
返回當前播放狀態 |
|
查詢當前播放模式 |
0x45 |
無 |
返回當前播放模式 |
|
|
|
|
|
|
查詢文件名 |
0x87 |
2個字節指定查詢的文件序號 |
返回序號對應的文件名，如果查找不到相應的文件返回錯誤信息 |
UTMP3在某些情況下會主動返回?cái)?shù)據，主控芯片可以捕獲這些數據實時的獲取到UTMP3的狀態：1)上電時返回初始化成功代碼;2)開始播放一個新的聲音文件時返回播放設備+播放設備中總文件數+正在即將播放文件的序號;3)有設備連接或撥出時返回當前在線設備+各個設備的總文件數+當前選中的設備+當前選中的文件;
接收到無效指令時，UTMP3不執行操作并返回相應的錯誤信息，返回值見《錯誤信息表》。
5.3 指令詳解
5.3.1 播放(0x11)
|
格式：0xf7 ,0x11,0x06,indexH,indexL,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x11 |
播放指令代碼 |
|
|
0x06 |
指令總長度 |
播放指令總長度固定為6個字節 |
|
indexH |
播放序號高字節 |
兩個字節表示播放序號，先發送高字節，再發送低字節 |
|
indexL |
播放序號低字節 |
|
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
播放指令用于播放當前選定役備中指定序號的文件，聲音的序號以存入設備的先后順序排序。
例如：當前選定的播放設備為U盤，發送指令0xf7,0x11,0x06,0x00,0x01,0xef;表示要播放U盤中的序號為1的文件。
語音的序號取值范圍為1-65535。序號超過設備中最大序號時，UTMP3返回錯誤信息。
5.3.2暫停(0x12)
|
格式：0xf7 ,0x12,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x12 |
暫停播放指令代碼 |
|
|
0x04 |
指令總長度 |
播放指令總長度固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
暫停指令用于暫停當前的播放，使用暫停指令之后，通過發送恢復播放指令，可以恢復聲音的播放，恢復播放的地方為暫停的地方。
5.3.3 下一曲(0x13)
|
格式：0xf7 ,0x13,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x13 |
播放下一曲指令代碼 |
|
|
0x04 |
指令總長度 |
下一曲指令總長度固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
5.3.4 上一曲(0x14)
|
格式：0xf7 ,0x14,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x14 |
播放上一曲指令代碼 |
|
|
0x04 |
指令總長度 |
上一曲指令總長度固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
5.3.5 音量加(0x15)
|
格式：0xf7 ,0x15,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x15 |
音量加指令代碼 |
|
|
0x04 |
指令總長度 |
音量加指令總長度固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
5.3.6 音量減(0x16)
|
格式：0xf7 ,0x16,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x16 |
音量減指令代碼 |
|
|
0x04 |
指令總長度 |
音量減指令總長度固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
5.3.7 系統復位(0x17)(保留)
|
格式：0xf7 ,0x17,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x17 |
系統復位指令代碼 |
|
|
0x04 |
指令總長度 |
系統復位指令總長度固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
5.3.8 快進(0x18)
|
格式：0xf7 ,0x18,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x18 |
快進指令代碼 |
|
|
0x04 |
指令總長度 |
快進指令總長度固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
正在播放聲音時，UTMP3如果接收到快進指令，聲音的播放進度會向前跳過3秒。接收到多次快進指令，則向前跳過3*n秒，n為接收到快進指令的次數。
5.3.9 快退(0x19)
|
格式：0xf7 ,0x19,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x19 |
快退指令代碼 |
|
|
0x04 |
指令總長度 |
快退指令總長度固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
正在播放聲音時，UTMP3如果接收到快退指令，聲音的播放進度會向后跳回3秒。接收到多次快退指令，則向后跳回3*n秒，n為接收到快退指令的次數。
5.3.10 停止(0x1a)
|
格式：0xf7 ,0x1a,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x1a |
停止指令代碼 |
|
|
0x04 |
指令總長度 |
停止指令總長度固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
正在播放聲音時，UTMP-MP3接到停止指令，模塊停止聲音播放。
5.3.11 播放/暫停(0x1b)
|
格式：0xf7 ,0x1b,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x1b |
播放/暫停指令代碼 |
|
|
0x04 |
指令總長度 |
播放/暫停指令總長度固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
播放/暫停指令與單獨的播放、暫停功能相同，UTMP3接收到播放/暫停功能時根據當前模塊當前的播放狀態進行動作。正在播放聲音時接到播放/暫停指令會暫停播放；
5.3.12 組合播放(0x20)
|
格式：0xf7 ,0x20,len,voice1H,voice1L,voice2H,voice2L....0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x20 |
播放/暫停指令代碼 |
|
|
len |
指令總長度 |
組合指令的長度和組合語音個數相關：len=4+2*n;n為組合的語音個數 |
|
Voice1H,voiceL.... |
語音序號 |
語音序號用2個字節表示，高位字節在前，低位字節在后 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
組合播放可以指定UTMP-MP3按規定的順序播放一段或多段語音。播放的順序由指令中語音序號出現的順序決定。
例如：當UTMP3接收到0xf7 ,0x20,0x08,0x00,0x02,0x00,0x01,0xef時，會先播放序號為2的聲音，再播放序號為1的聲音。
組合的語音個數最多為25個，超過25個的組合UTMP3會認為是誤碼，不處理。
5.3.13 插播播放(0x21)
|
格式：0xf7 ,0x21,len,voice1H,voice1L,voice2H,voice2L....0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x21 |
播放/暫停指令代碼 |
|
|
len |
指令總長度 |
插播指令的長度和組合語音個數相關：len=4+2*n;n為組合的語音個數 |
|
Voice1H,voiceL.... |
語音序號 |
語音序號用2個字節表示，高位字節在前，低位字節在后 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
插播播放可以在UTMP3當前的狀態下播播一段或多段語音，插播的聲音播放完之后回到插播之前的狀態。例如：當UTMP3正在播放聲音時接到插播指令0xf7 ,0x21,0x08,0x00,0x02,0x00,0x01,0xef，UTMP3會暫停當前的播放，然后依次播放序號為2的聲音和序號為1的聲音，當序號為1的聲音播放完成時，UTMP3從插播之前暫停的位置恢復被插播打斷的聲音播放。
插播指令中的組合的語音個數最多為25個，超過25個的組合UTMP3會認為這次接到的指令是誤碼，不處理。
5.3.14 按文件名播放(0x22)
|
格式：0xf7 ,0x22,len,Name1,Name2,Name3,Name4....playflag,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x22 |
按名稱播放指令代碼 |
|
|
len |
指令總長度 |
按文件名播放指令的長度和文件名相關：len=4+n;n為文件名的長度 |
|
Name1,Name2.... |
文件名 |
文件名 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
按文件名播放通過發送文件名指定的文件。UTMP3文件名的長度有限制：英文名稱最多為8個字母；中文名稱最多為4個字；英文和中文、中文和數字混合名稱最多4個字。大于規定長度的名稱UTMP3將不能正確識別，可能會出現異常。
5.3.15 按文件名插播(0x23)
|
格式：0xf7 ,0x22,len,Name1,Name2,Name3,Name4....playflag,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x23 |
按名稱插播指令代碼 |
|
|
len |
指令總長度 |
按文件名播放指令的長度和文件名相關：len=4+n;n為文件名的長度 |
|
Name1,Name2.... |
文件名 |
文件名 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
按文件名播放通過發送文件名指定的文件。UTMP3文件名的長度有限制：英文名稱最多為8個字母；中文名稱最多為4個字；英文和中文、中文和數字混合名稱最多4個字。大于規定長度的名稱UTMP3將不能正確識別，可能會出現異常。
5.3.16 設置功放控制狀態(0x24)
|
格式：0xf7 ,0x31,0x05,stat,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x24 |
設置功放狀態指令代碼 |
|
|
0x05 |
指令總長度 |
固定為5個字節 |
|
stat |
設置功放控制狀態 |
1：功放控制口輸出高電平 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
功放控制口默認上電輸出高電平，通過設置功放控制狀態指令可以改變輸出狀態。功放控制口使用P46口。
5.3.17 設置播放模式(0x30)
|
格式：0xf7 ,0x31,0x05,playmode,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x30 |
設置播放模式指令代碼 |
|
|
0x05 |
指令總長度 |
固定為5個字節 |
|
playmode |
設置播放模式 |
設置播放的模式 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
設置播放模式用于設定UTMP3的播放模式；UTMP3可以設置的播放模式有5種：?jiǎn)吻シ?、單曲循環播放、文件夾循環播放、設備循環播放、設備隨機播放。
5.3.18 設置播放設備(0x31)
|
格式：0xf7 ,0x32,0x05,playdivece,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x32 |
設置播放設備指令代碼 |
|
|
0x05 |
指令總長度 |
固定為5個字節 |
|
playdivece |
設置播放設備 |
設置播放的設備 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
設置播放模式用于設定UTMP3的播放設備；UTMP3可以設置的播放設備有U盤和FLASH兩種。Playdivece為0時設置為U盤播放，playdivece為1時設置為FLASH播放。
5.3.19 設置播放音量(0x31)
|
格式：0xf7 ,0x33,0x05,playvolume,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x33 |
設置音量指令代碼 |
|
|
0x05 |
指令總長度 |
固定為5個字節 |
|
playvolume |
設置播放音量 |
設置播放的音量有效音量范圍為 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
UTMP3上電默認音量為中等音量，通過設置播放音量指令改變播放音量，音量的有效范圍為0-30。發送指令如果音量值不在取值范圍內，UTMP3返回錯誤信息。為了確定正確地設置了音量，可以在設置的音量之后通過查詢音量指令查詢當前的音量值。
5.3.20 開啟播放時間實時查詢(0x40)
|
格式：0xf7 ,0x40,0x04,para,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x40 |
按名稱播放指令代碼 |
|
|
0x05 |
指令總長度 |
固定為4個字節 |
|
para |
指令參數 |
1：開啟播放時間實時返回 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
UTMP3在接收到開啟播放時間實時查詢功能時，當有聲音正在播放時，每0.5s返回當前聲音的播放時間狀況。返回播放時間的格式為：0xf7,0x40,0x09,playtimeH,playtimeL,totaltimeH,totaltimeL,0xef。如果沒有聲音在播放，則不會有數據返回。開啟播放時間實時查詢之后會一直有效，直到UTMP3接收到關閉播放時間實時查詢指令。
返回播放數據格式：
|
格式：0xf7,0x40,0x09,playtimeH,playtimeL,totaltimeH,totaltimeL,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x40 |
按名稱播放指令代碼 |
|
|
0x08 |
指令總長度 |
固定為8個字節 |
|
playtimeH,playtimeL |
當前正在播放文件播放進度 |
高字節在前，低字節在后，以秒為單位 |
|
totaltimeH,totaltimeL |
當前正在播放文件總時長 |
高字節在前，低字節在后，以秒為單位 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
5.3.21 查詢當前在線設備狀態(0x42)
|
格式：0xf7 ,0x42,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x42 |
按名稱播放指令代碼 |
|
|
0x04 |
指令總長度 |
固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
UTMP3在接收查詢當前在線設備狀態指令時，返回當前的設備狀態。
查詢當前在線設備狀態返回?cái)?shù)據格式為：
|
格式： 0xf7,0x42,0x14,online,ftotalH,ftotalL,ffolderH,ffolderL,utotalH,utotalL,ufolderH,ufolderL, SDtotalH,SDtotalL,SDfolderH,SDfolderL,playdevice,playfileH,playfileL,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x42 |
查詢當前設備狀態指令代碼 |
|
|
0x14 |
指令總長度 |
固定長度為20 |
|
nline |
當前在線的設備 |
標識當前連接到UTMP3的設備 |
|
ftotalH,ftotalL |
FLASH文件總數 |
FLASH中總文件數，當FLASH未連接到UTMP3時這個值為0 |
|
ffolderH,ffolderL |
FLASH文件夾總數 |
FLASH中總文件夾數，當FLASH未連接到UTMP3時這個值為0 |
|
utotalH,utotalL |
U盤文件總數 |
U盤中總文件數，當U盤未連接到UTMP3時這個值為0 |
|
ufolderH,ufolderL |
U盤文件夾總數 |
U盤中總文件夾數，當U盤未連接到UTMP3時這個值為0（保留未用） |
|
SDtotalH,SDtotalL |
SD卡文件總數 |
SD卡中總文件數，當SD卡未連接到UTMP3時這個值為0 (保留) |
|
SDfolderH,SDfolderL |
SD卡文件夾總數 |
SD卡中總文件夾數，當SD卡未連接到UTMP3時這個值為0（保留未用） |
|
playdevice |
當前播放設備 |
當前選定的播放設備： |
|
playfileH,playfileL |
當前播放文件 |
當前播放文件的序號 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
5.3.22 查詢當前音量(0x43)
|
格式：0xf7 ,0x43,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x43 |
查詢音量指令代碼 |
|
|
0x04 |
指令總長度 |
固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
UTMP3接收到查詢音量指令時，返回當前的音量值。
查詢音量的返回格式為：
|
格式：0xf7 ,0x43,0x05,volume0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x43 |
查詢音量指令代碼 |
|
|
0x05 |
指令總長度 |
固定為5個字節 |
|
volume |
音量值 |
音量值為0-30 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
4.5.23 查詢當前播放狀態(0x44)
|
格式：0xf7 ,0x44,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x44 |
查詢當前播放狀態指令代碼 |
|
|
0x04 |
指令總長度 |
固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
UTMP3接收到查詢音量指令時，返回當前的音量值。
查詢音量的返回格式為：
|
格式：0xf7 ,0x44,0x05,playstatus,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x44 |
查詢當前播放狀態指令代碼 |
|
|
0x05 |
指令總長度 |
固定為5個字節 |
|
playstatus |
當前播放狀態 |
播放狀態 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
5.3.24 查詢當前播放模式(0x45)
|
格式：0xf7 ,0x45,0x04,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x45 |
查詢播放模式指令代碼 |
|
|
0x04 |
指令總長度 |
固定為4個字節 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
UTMP3接收到查詢音量指令時，返回當前的音量值。
查詢音量的返回格式為：
|
格式：0xf7 ,0x45,0x05,playmode,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x45 |
查詢當前播放狀態指令代碼 |
|
|
0x05 |
指令總長度 |
固定為5個字節 |
|
playstatus |
當前播放狀態 |
播放模式 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
5.3.25 查詢文件名(0x87)
|
格式：0xf7 ,0x47,0x05,SoundH,SoundL,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x87 |
查詢文件名指令代碼 |
|
|
0x06 |
指令總長度 |
固定為6個字節 |
|
IndexH |
文件序號高位 |
|
|
IndexL |
文件序號低位 |
|
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
UTMP3接收到查詢文件名指令時，返回指定序號文件的文件名。如果文件不存在，返回錯誤信息。
查詢文件名的返回格式為：
|
格式：0xf7 ,0x45,len,Name1,Name2,Name3....0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x47 |
查詢文件名指令代碼 |
|
|
len |
指令總長度 |
返回?cái)?shù)據的長度依文件名的長度而定 |
|
Name1,Name2,Name3 |
返回的文件名 |
|
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
5.3.26 休眠
|
格式：0xf7,0x1e,len,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x1e |
休眠指令代碼 |
|
|
0x04 |
指令總長度 |
固定4字節長度 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
5.3.27 喚醒(0xfb) (UTMP3主動返回)
|
格式：0xf7,0x1e,len,0x1e,0x1e,0xef |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0x1e |
進入休眠返回代碼 |
|
|
0x06 |
指令總長度 |
固定4字節長度 |
|
0x1e,0x1e |
喚醒參數 |
|
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
5.3.28 進入休眠(0xfb) (UTMP3主動返回)
|
格式：0xf7,0xfd,len,err,sub_err |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0xfb |
進入休眠返回代碼 |
|
|
0x04 |
指令總長度 |
固定4字節長度 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
UTMP3進入休眠之前，主動返回信息到主控提示UTMP3已進入休眠狀態。
5.3.29 喚醒成功(0xfc) (UTMP3主動返回)
|
格式：0xf7,0xfd,len,err,sub_err |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0xfc |
喚醒成功回代碼 |
|
|
0x04 |
指令總長度 |
固定4字節長度 |
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
當UTMP3接收到喚醒指令，被成功喚醒之后，發送信息到主控提示UTMP3已喚醒成功。
5.3.30 錯誤信息返回(0xfd)
|
格式：0xf7,0xfd,len,err,sub_err |
||
|
字段名稱 |
字段內容 |
備注 |
|
0xf7 |
起始字節0xf7 |
|
|
0xfd |
異常信息代碼 |
|
|
0x06 |
指令總長度 |
固定6字節長度 |
|
err |
錯誤類型 |
|
|
Err_sub |
錯誤子類型 |
|
|
0xef |
結束字節0xef |
每個指令以0xef結束 |
錯誤信息返回用于反饋用戶的錯誤操作，例如UTMP3接收到文件名卻查找不到相應的文件無法正常播放等。詳見《錯誤碼說明》
6.錯誤碼說明
|
錯誤碼 |
參數 |
說明 |
|
0x01 |
0x00 |
找不到文件 |
|
0x02 |
0x00 |
找不到文件夾 |
|
0x03 |
0x01 |
播放失敗 |
|
|
0x02 |
播放失敗 |
|
|
0x03 |
播放失敗 |
|
0x04 |
0x01 |
找不到設備 |
|
|
0x02 |
找不到設備 |
|
|
0x03 |
未定義的設備 |
|
|
|
|
|
0c05 |
0x00 |
參數超出范圍 |
|
|
|
|
|
0x06 |
0x00 |
未定義指令 |

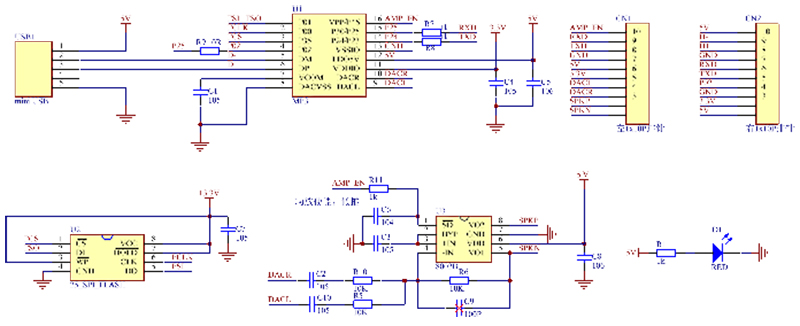

7.模塊原理圖

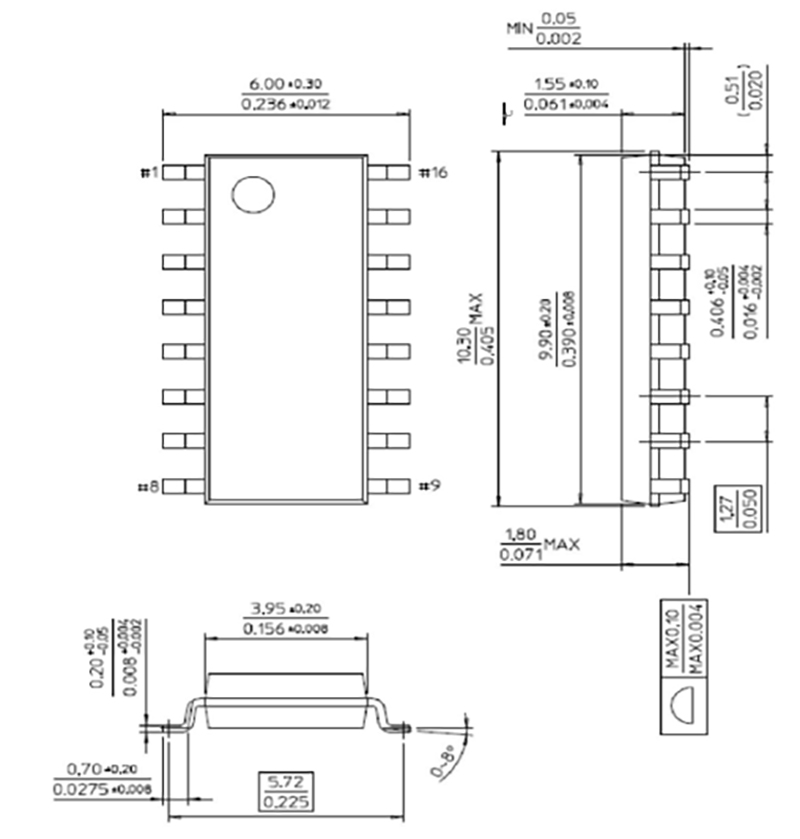

8.封裝尺寸
9.技術支持與聯系信息
廣州市優碩微電子科技有限公司
GZUT官方淘寶店鋪
提供專業程序工程師與語音工程師為語音系列產品提供專業服務
語音綠色通道
下一條：無下一篇
MORE+ 精品推薦
|
MORE+ 資訊推薦
